Forstå de viktigste begrepene som brukes i datablad for TEXILine og maritime kabler.
TEXILine
Denne siden forklarer de viktigste tekniske begrepene som brukes i datablad for TEXILine og maritime kabler. Innholdet er skrevet enkelt, men med teknisk presisjon, slik at både kunder og fagpersoner lettere kan forstå hva egenskapene betyr.
Materialer
XLPE: Kryssbundet polyetylen med gode mekaniske og elektriske egenskaper. Brukes der det kreves stabil isolasjon og god kabelytelse.
HF90: Røykfattig, halogenfri og flammehemmende compound brukt i TEXILine HF90 koblingsledning.
LSZH: Røykfattig, halogenfritt termoplastmateriale. Flammehemmende og selvslukkende ved brann.
SHF1: Termoplastisk, halogenfri kappe med lav røykutvikling og selvslukkende egenskaper.
SHF2: Kryssbundet polyolefin med lav røykutvikling og forbedret motstand mot olje, slam og sjøvann.
Merking

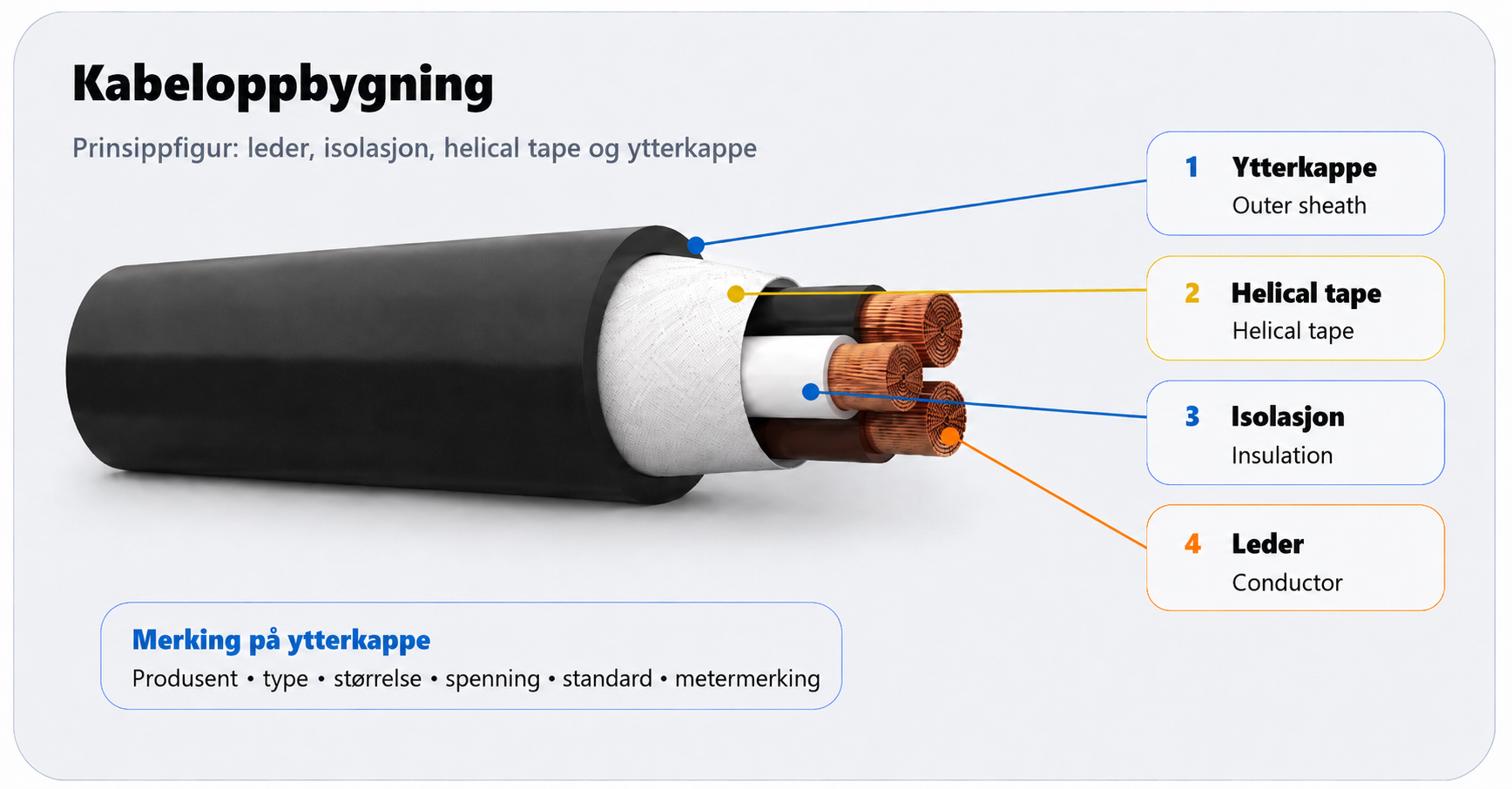

Kabelkappen merkes normalt med partinummer, kabeltype, kabelstørrelse, spenning, temperatur, standarder, produsentnavn, produksjonsmåned og år, samt metermerking. Dette gjør kabelen sporbar og enklere å identifisere under installasjon.
Eksempel på merking
Når kabler kappes og lagres, bør kabelendene tettes for å hindre fuktinntrengning. Bruk egnede krympehetter eller annen godkjent endeavslutning.
Tester og definisjoner
Halogenfri betyr at kabelmaterialene ikke inneholder halogener som klor, fluor, brom eller jod. Ved brann reduserer halogenfrie materialer utviklingen av korrosive og sure gasser.
IEC 60754-1 brukes for å bestemme halogensyreinnhold, mens IEC 60754-2 måler surhetsgrad og ledningsevne i forbrenningsgasser.
Røykutviklingstest måler siktforhold ved brann. Lav røykutvikling gjør evakuering enklere og gjør det lettere å finne utstyr og rømningsveier.
Smoke emission

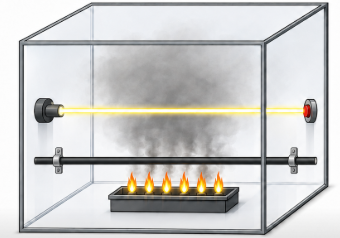

Røykutvikling testes i et 27 m³ kammer for å dokumentere lysgjennomgang under brannforhold.
Brannytelse
Flammehemmende tester dokumenterer hvordan kabelen oppfører seg når den utsettes for definert flamme, både som enkeltkabel og som del av en kabelbunt.
Fire performance
Kabler skal tåle testen spesifisert i IEC 60332-3 eller IEC 60332-1. Flammehemmende kabler sprer ikke brann og er selvslukkende.

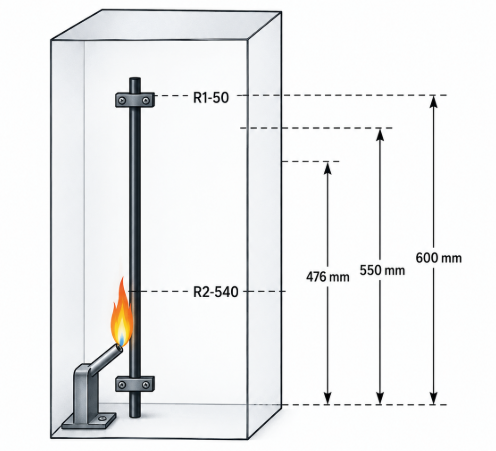

Test for enkeltkabel. Testprosedyre og krav i henhold til figuren under.

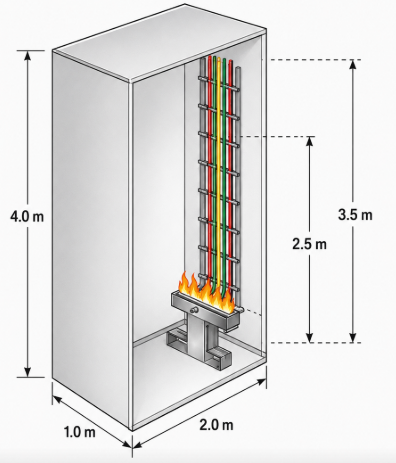

Test for buntede kabler med kategori A, B og C. Kablene skal slukke av seg selv når brenneren fjernes.
Brannbestandig
Brannbestandige kabler er også flammehemmende, men de er konstruert for å opprettholde elektrisk funksjon i en definert periode under brannpåvirkning.
IEC 60331-serien beskriver testmetoder der kabelen utsettes for høy temperatur samtidig som kabelen er elektrisk belastet. Enkelte testmetoder inkluderer også mekanisk støt.
Alle brannbestandige kabler er også flammehemmende. Testene under viser funksjonssikkerhet under brannpåvirkning og mekanisk støt.
Fire-resistant

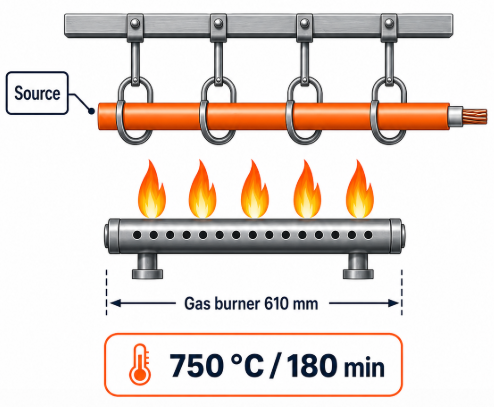

Testmetode for brann ved temperatur på +750 °C i 180 minutter. Kabelen skal opprettholde funksjonen i minimum 180 minutter med flamme, og skal deretter forbli tilkoblet i ytterligere 15 minutter uten flamme.

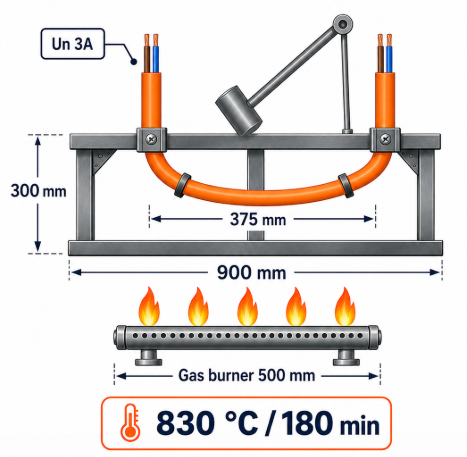

Testmetode for brann med mekanisk støt ved minimum +830 °C i 180 minutter for kabler med merkespenning opp til og med 0,6/1,0 kV, og med diameter Ø > 20 mm.

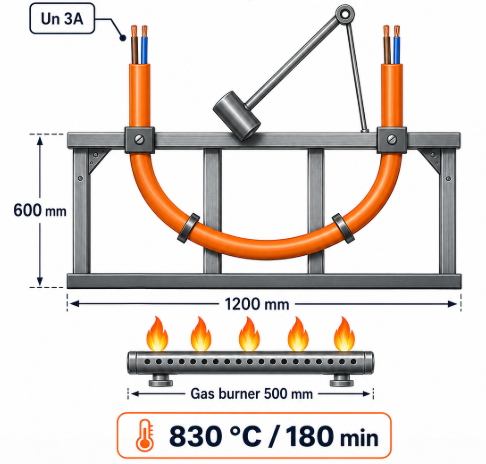

Testmetode for brann med mekanisk støt ved minimum +830 °C i 180 minutter for kabler med merkespenning opp til og med 0,6/1,0 kV, og med diameter Ø < 20 mm.
